Descripción

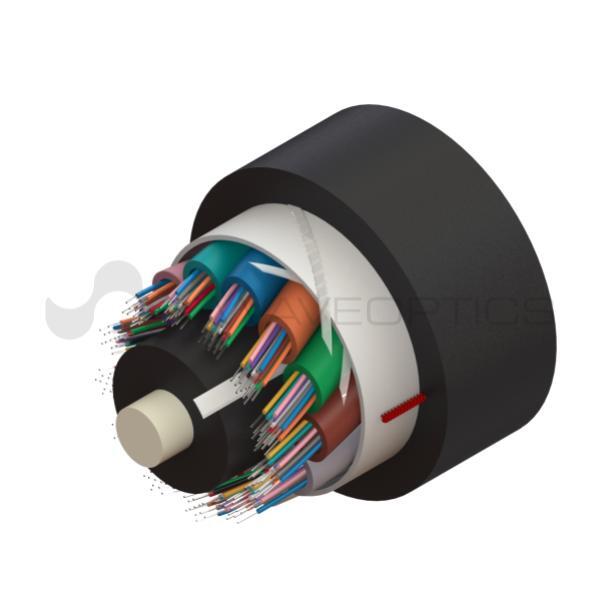

Cable Dieléctrico de Fibra Óptica
El Cable Dieléctrico WAVEOPTICS® es la solución ideal para instalaciones de planta externa que requieren un rendimiento óptimo y una construcción ligera y sin metales. Su diseño está optimizado para un despliegue rápido y seguro en instalaciones aéreas (lasheado) o a través de ductería, siendo perfecto para redes de distribución en áreas metropolitanas.
La protección de la fibra es primordial. Por ello, este cable cuenta con tubos holgados de polipropileno rellenos de gel y un sistema de bloqueo de agua que protegen las fibras contra la humedad y el estrés mecánico. Su cubierta de polietileno de mediana densidad ofrece una excelente resistencia a la radiación UV y a la abrasión, garantizando una larga vida útil. Para facilitar el trabajo en campo, el trenzado tipo S-Z y sus dos hilos de desforre permiten un acceso rápido y sencillo al núcleo del cable, ahorrando tiempo y costos en la instalación.
Aplicaciones
📌 Instalaciones aéreas lasheadas en redes de planta externa.
📌 Tendido en ductos subterráneos y canalizaciones.
📌 Redes troncales y de distribución en zonas metropolitanas.
📌 Proyectos que requieren un cable ligero y sin elementos metálicos.
Características del Cable Dieléctrico
✅Construcción totalmente dieléctrica que elimina la necesidad de puesta a tierra.
✅Tubos holgados con gel y elementos de bloqueo de agua para máxima protección de la fibra.
✅Cubierta de polietileno de mediana densidad resistente a los rayos UV.
✅Trenzado tipo S-Z y dos hilos de desforre para un fácil y rápido acceso al núcleo.
✅Diseño ligero y flexible que facilita la manipulación e instalación.
Normas
📑 ISO 9001:2015: Sistema de gestión de calidad certificado.
📑 IEC-60794-1-21-E1: Resistencia a la tensión.
📑 IEC-60794-1-21-E3: Resistencia a la compresión.
📑 IEC-60794-1-21-E4: Resistencia al impacto.
📑 IEC-60794-1-21-E6: Resistencia a los dobleces repetidos.
📑 IEC-60794-1-21-E7: Resistencia a la torsión.
📑 IEC-60794-1-22-F5B: Penetración de Agua.
📑 IEC 60794-1-F1: Prueba de ciclos de temperatura.
📑 ITU-T G.652: Características de fibras ópticas monomodo.
📑 TIA 598D: Código de colores para cable de fibra óptica.
Cada cable WAVEOPTICS® cumple con los más altos estándares de calidad de la industria. Cada bobina incluye un certificado de cumplimiento, con los resultados de pruebas realizadas en nuestro laboratorio de calidad.
Comprar
Especificaciones
| Diseño | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fibras por tubo holgado | 06 - 12 | |||||||||||
| Código de colores de fibra / tubo holgado | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Miembro dieléctrico de refuerzo | FRP | |||||||||||
| Material de cubierta exterior | HDPE / 1.5 mm ± 0.2 | |||||||||||
| Tubo holgado / Diámetro | PP / 2.1 mm ± 0.2 | |||||||||||

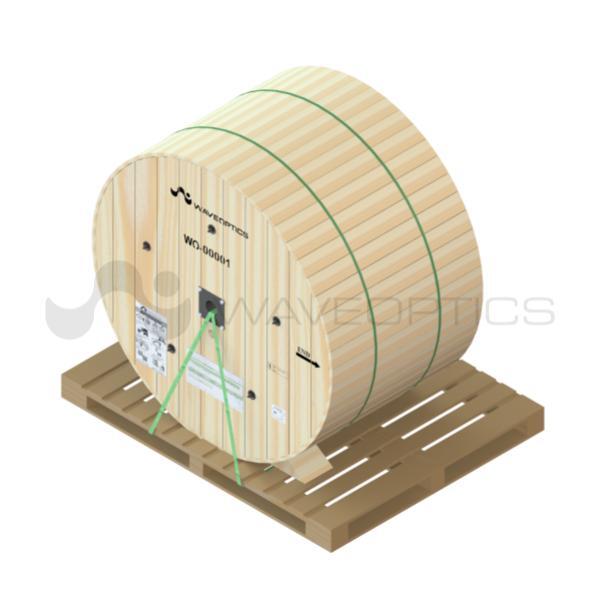

| Longitud de la bobina | ** 4000 m (0 a ≤ 5%) | |||||||||||
| Rango de Temperatura | ||||||||||||
| Operación | -40°C to 70°C (-40° F to 158° F) | |||||||||||
| Instalación | -30°C to 60°C (-22° F to 160° F) | |||||||||||
| Almacenaje / Transporte | -40°C to 70°C (-40° F to 158° F) | |||||||||||
| Propiedades Mecánicas | ||||||||||||
| Resistencia al Aplastamiento | 1000N, 100 mm / 300 N, 100 mm | |||||||||||
| Mínimo radio de curvatura | 10 X OD/ 20 X OD | |||||||||||
| Número de fibras | Peso (kg/km) (± 10%) | Resistencia a la tensión (N) corto plazo / largo plazo | Diámetro exterior (mm) (± 4 mm) | Diámetro de FRP (mm) / Diámetro FRP con recubrimiento (mm) |
|---|---|---|---|---|
| 06 - 12 | 75 | 1000 / 300 | 9.8 | 2.2 |
| 24 | ||||
| 36 | ||||
| 48 | 1500 / 600 | |||
| 72 | ||||
| 96 | 102 | 2700 / 900 | 11 | 3.6 |
| 144 | 151 | 13.7 | 3.4/6.3 | |
| 288 | 218 | 17.2 | 3.4/4.4 |
